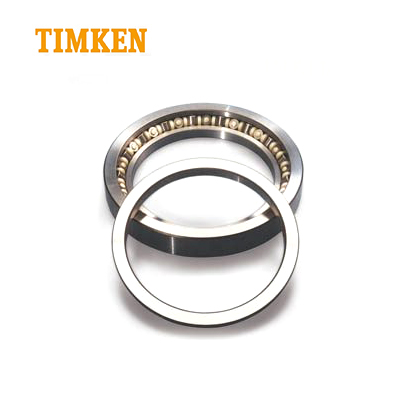

鐵姆肯公司生產的交叉滾子軸承（TXR）的設計能在較小的空間內提供**的轉動精確度和剛度，并能節省材料成本。TXR型軸承適用于機床應用，如垂直鏜床和垂直磨床。他們也特別適用于許多空間有限，或要求旋轉物質重力的低可能中心的樞軸和底座的應用場合。
尺寸范圍： 457.2 mm 至 1549.4 mm (8 in.至 61 in.)
設計特性
TXR型有兩列滾子共存于一個空間，其交叉部分只占很小空間，由此減少了軸承箱材料，降低了機加工要求，節約了成本。
滾道和滾子構造上的線接觸提供了大旋轉精度、高穩定度和更大的傾斜剛度。
預載荷的可調節設計延長了軸承壽命，在**限度內加大了剛度并提供了最小跳動。
該設計方便潤滑劑灌注和污染物入侵。
尼龍隔圈慣性較低，運行扭矩較小。
部件采用表面滲碳鋼制造，核心粗糙、抗沖擊，表面堅硬。
應用場合：機床用精密旋轉分度臺、立式和臥式鏜床、立式磨床、旋轉表面磨床、大型滾齒機、槍炮和雷達回轉臺、大型無線電和光學望遠鏡、旋轉攝像機、轉向樞軸和連鑄機、高度受限的樞軸、顯微鏡臺、桿中心支軸、旋轉轉向架、焊接支架、大型油輪系泊浮筒、回轉裝配夾具、工業機器人等。
