HEPHAIST球鉸軸承 SRJ球面滾動接頭

來源：本站發布時間：2024-5-13點擊：

信息摘要：

HEPHAIST球鉸軸承 SRJ球面滾動接頭

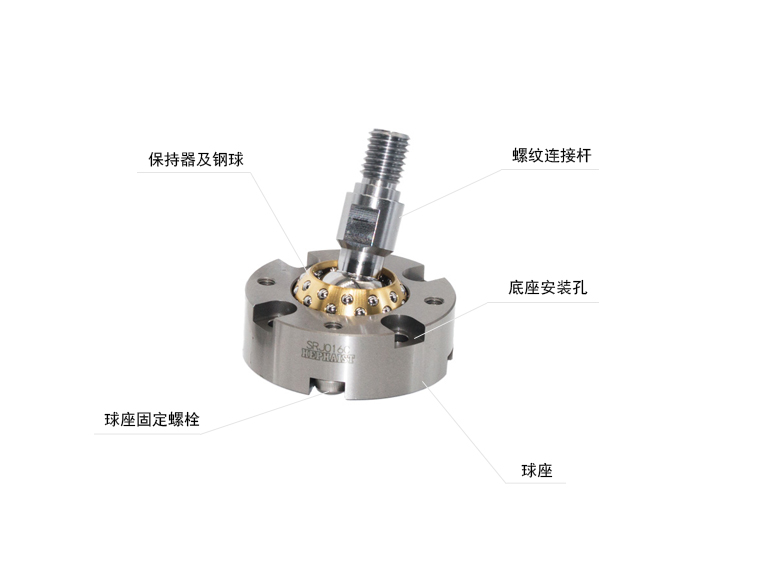

SRJ球鉸軸承球面滾動接頭

高剛性和高精度，零間隙滾動導軌

平行機構的基本多自由度接頭通常通過球形接頭組合獲得 2 到 3 個自由度。然而，這種球形接頭組合通常會導致結構復雜性和體積。
有多自由度滑動球面滾珠軸承可供選擇，但它們存在較大的摩擦阻力和內部游隙問題。
Hephaist 開發了 SRJ - 球面滾動接頭作為所有這些問題的解決方案。

特征

高精度

SRJ的運動部件采用預緊滾動軸承結構，使SRJ以低摩擦阻力和零間隙實現高精度。

特性

與具有 3 個自由度的滾動軸承組合相比，SRJ 實現了更高的剛性和小型化。

非常適合并聯機構

最適合需要高精度、高剛性的并聯機構，和緊湊性。

超精密球面加工

獨特的Hephaist加工技術提供超精密的球面。

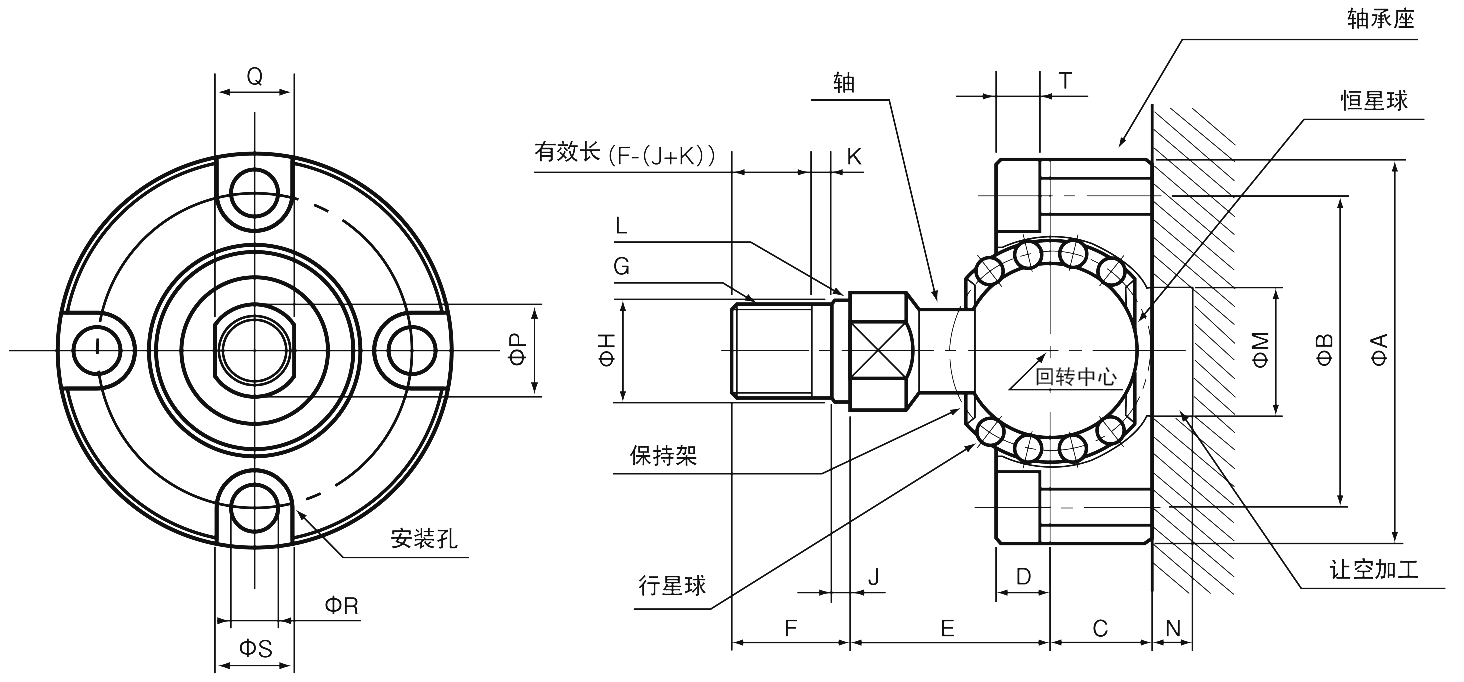

尺寸表

型號	Φa尺寸公差		ΦB型	C	D	E	F	G	ΦH （龍頭接頭）		ΦI	J	K （螺紋跳動部分）	ΦL 鉆頭： U型鉆孔：深度：	M （跨平面寬度）	ΦN系列	P
SRJ004C	19	0 -0.008	15	3.8	2.5	10	6	M3型	3.6	-0.004 -0.012	4.5	2	1	4-2 φ3.5 1.5	4	6	1.5
SRJ006C	25	0 -0.013	20	5.5	3.8	11.5	8	M4×0.5	4.5	-0.004 -0.012	6	2	1	4-3 φ5 2.3	5	10	2
SRJ008C	30	0 -0.021	24	7	4	16	12	M5×0.5	5.5	-0.004 -0.012	8	4	-	4-3.4 φ6 2	7	11	2
SRJ012C	42	0 -0.02	34	11	6	20	15	M10型	11	-0.006 -0.017	16	2	2	4-4.3 φ8 3.6	14	14	2
SRJ016C	56	0 -0.03	45	12	7	32	18	M12型	12.6	-0.006 -0.017	16	3	-	4-5.5 φ9.5 4.6	14	25	5
SRJ024C	74	0 -0.03	62	17	11	42	23	M14型	15	-0.006 -0.017	19	5	-	4-6.6 φ11 5.5	17	35	7
SRJ032C	100	0 -0.035	84	22	16	60	30	M16型	16.6	0 -0.011	25	6	-	4-9 φ14 8.6	22	48	10
SRJ048C	136	0 -0.04	114	38	22	78	38	貨號 M28×2	30	0 -0.013	36	6	-	6-11 φ17.5 10.8	30	60	10

注1）標配防銹油。如果客戶指定潤滑脂，則將涂抹潤滑脂。
注2）當軸轉動時，固定器伸出外殼底部，因此必須加工另一側的安裝面以形成凹槽

材料

外殼：SUJ2/桿：SUJ2?S45C/固定器：C3604A-LCd

HEPHAIST球鉸軸承球面滾動接頭

標準產品材料為SUJ2（高碳、高鉻軸承鋼）。
也可根據要求使用不銹鋼。
也可以安排表面處理（低溫黑鉻處理）。
精密等級 SP 可用于 SRJ008 至 SRJ032 項目。
